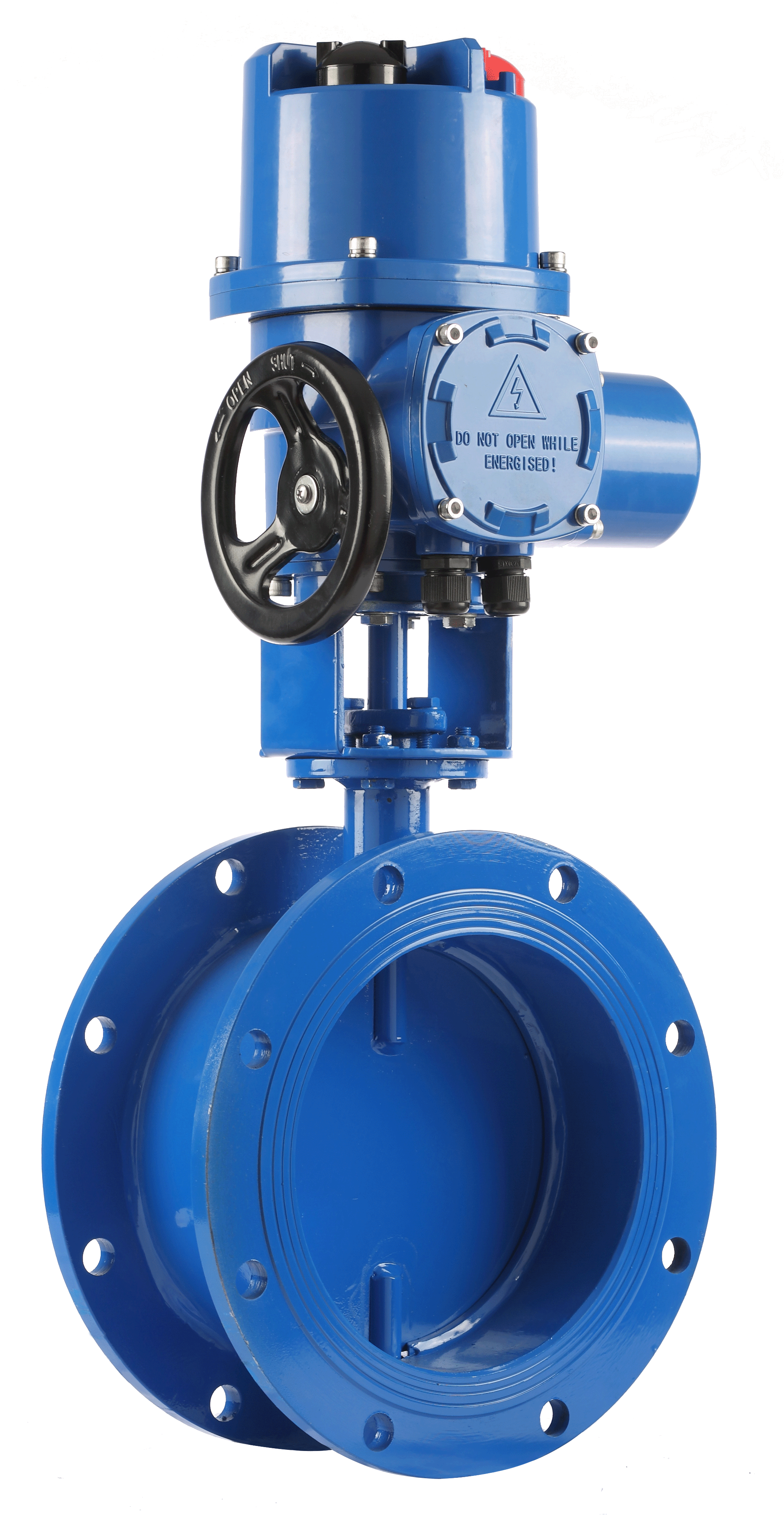

電動通風蝶閥的結構設計
關注次數： 發布時間：2023-10-29
電動通風蝶閥在管網中的安裝位置和管網布局對閥門的使用也有影響，煙塵大的管道在閥門開啟端或閥門連接轉角處設計封閉型漏斗，定期除灰可防灰塵堆積過多，以利于蝶板的轉動。那么大家知道電動通風蝶閥的結構設計的使用條件是怎樣的嗎？
電動通風蝶閥的結構設計的條件：
1、在溫度較高含塵量大的熔煉工況條件下，通風蝶閥的設計可采用平面斜板式結構，該結構的蝶板與閥體之間留有間隙，其間隙直接依據閥門口徑和工況使用條件確定。
2、在溫度較高和含塵量較小的制酸工況條件下，通風蝶閥的設計可采用垂直板式結構。該結構密封面加工容易，其密封面間隙值控制在通道面積的0.2%以內。
3、對于溫度高、壓力低及密封要求嚴格的工況，通風蝶閥設計采用杠桿式平面結構。該密封副配制和蝶板運行軌跡可滿足高密封性能的管網設備工藝要求。
4、電動通風蝶閥主體密封依據不同工況選用不同結構，有利于閥門生產和工況使用。通風蝶閥軸端結構設計采用具有隔熱和密封效果優良的外置式支撐結構。
